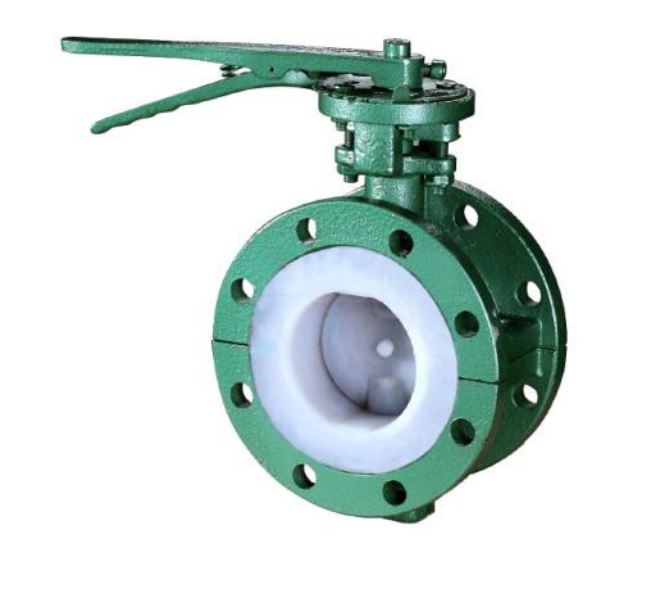

一、概述 D41F46 手動法蘭式襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節;在管路中除了起節斷和截流作用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達 30～50%，蝶板旋轉 90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。 二、本公司推出的氟塑料襯里蝶閥系列 其基本類型有兩種，即 D41F4 和 D41F46（中線）全襯里型對夾蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受除“熔融堿金屬和元素氟”外的任何介質腐蝕，其中 D41F46 閥桿與蝶板（鍛）為一體，表面均勻包覆 X 層 FEP。閥體通道內表面光滑，流體阻力小，CV 值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的 SI 橡膠的彈性襯墊閥座，完全達到介質的零泄露。 三、結構特點 1、中線蝶閥為整個蝶板與閥座在 360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節； 2、四線加載彈性密封，絕對保證了閥門內、外的零泄露； A、軸頭、蝶板圓周連接外的特殊過渡曲線與閥座的合理過盈； B、軸頭端面采用彈性 O 型圈和軸肩處剛性墊圈、彈性橡膠墊組合； C、軸的徑向采用 O 型圈與金屬墊的組合； D、閥座鑲在有彈性條的閥體槽內； 3、采用可調彈性彈子定位，定位準確，結構簡單。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
